Qu'est-ce que la résine époxy électrique et comment fonctionne-t-elle ?

Content

1 Qu'est-ce que la résine époxy électrique ?
2 Comment fonctionne la résine d’isolation électrique au niveau matériel
- 2.1 Trois mécanismes qui stimulent la performance de l'isolation
3 Types de résine époxy de qualité électrique par application
4 Où la résine époxy pour l'isolation électrique est utilisée
5 Comment sélectionner la résine époxy électrique pour un projet donné
6 Résine époxy électrique à deux composants vs systèmes à un seul composant
7 Propriétés de performance clés à évaluer
8 Foire aux questions

Qu'est-ce que la résine époxy électrique ?

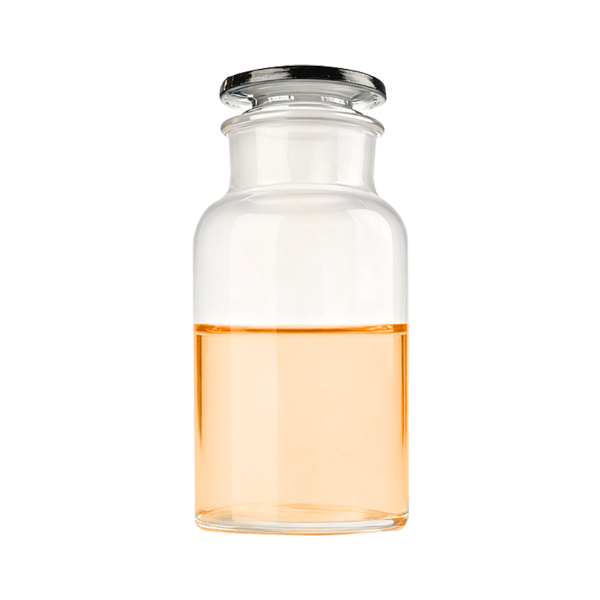

La résine époxy électrique est un système polymère thermodurcissable à deux composants formulé spécifiquement pour isoler, protéger et stabiliser mécaniquement les composants électriques et électroniques. Une fois qu'une base de résine est combinée avec un durcisseur, le mélange durcit pour former un solide rigide ou semi-rigide qui résiste aux fuites de courant, à la pénétration de l'humidité et aux contraintes physiques. Contrairement aux époxy à usage général utilisés dans la construction ou le collage, résine époxy électrique est conçu autour de la performance diélectrique comme objectif principal de conception, avec la résistance mécanique et le comportement thermique traités comme des propriétés secondaires mais essentielles.

Ce matériau se situe à l’intersection de la chimie et de l’électrotechnique. Sa structure moléculaire, sa densité de réticulation et sa teneur en charges sont adaptées pour interrompre le mouvement des électrons libres sur une surface ou à travers un matériau en vrac, ce qui le rend exactement adapté à l'encapsulation de transformateurs, à l'isolation de composants d'appareillage de commutation et à l'étanchéité de bagues contre l'exposition environnementale.

Définition de travail : Une résine époxy isolante n'est pas une formule unique mais une famille de produits chimiques, chacun équilibrant la rigidité diélectrique, la viscosité, la classe thermique et le profil de durcissement en fonction de la classe de tension et des exigences mécaniques de l'application.

Comment fonctionne la résine d’isolation électrique au niveau matériel

Le comportement isolant de la résine époxy provient de son réseau moléculaire durci. Lorsque la résine et le durcisseur réagissent, ils forment une structure dense et réticulée avec très peu d’ions ou d’électrons libres. Cette structure bloque physiquement les chemins que le courant emprunterait autrement pour traverser ou traverser un matériau.

Trois mécanismes qui stimulent la performance de l'isolation

Résistivité volumique détermine dans quelle mesure la résine durcie résiste au flux de courant dans sa masse, ce qui est particulièrement important dans les applications d'enrobage et de moulage où la résine entoure un composant entier.
Résistivité superficielle régit la résistance au cheminement et au contournement le long de la surface de la résine, un facteur critique pour les traversées extérieures et les appareillages de commutation exposés à la contamination et à l'humidité.
Rigidité diélectrique définit le champ électrique maximal auquel le matériau peut résister avant qu'une rupture ne se produise, généralement exprimé en tension par unité d'épaisseur.

Types de résine époxy de qualité électrique par application

Les formulateurs ajustent la viscosité, la charge de charge et la chimie du durcissement pour adapter la résine à son rôle prévu. Le tableau ci-dessous résume les catégories courantes.

Catégorie de résine	Fonction principale	Cas d'utilisation typique
Résine de coulée à faible viscosité	Pénétration profonde dans les enroulements et les bobines	Imprégnation des bobines de transformateur
Résine époxy thermoconductrice	Dissipation thermique et isolation	Electronique de puissance, drivers LED
Résine époxy à haute diélectrique	Tenue à la tension maximale	Traversées et isolateurs haute tension
Résine souple ou durcie	Résistance aux fissures sous cyclage thermique	Composants d'appareillage extérieur
Résine d'empotage à durcissement rapide	Un redressement rapide de la production	Résine d'enrobage électrique pour connecteurs

Où la résine époxy pour l'isolation électrique est utilisée

Transformateurs

La résine époxy pour les applications de transformateurs est généralement utilisée dans le moulage de bobines de transformateurs de type sec, où la résine remplace l'huile comme principal moyen d'isolation et de refroidissement. La résine doit tolérer des cycles thermiques continus tout en conservant ses propriétés diélectriques pendant des décennies de service.

Appareillage de commutation

La résine époxy pour appareillage de commutation est utilisée pour isoler les barres omnibus, soutenir les isolateurs et encapsuler les composants porteurs de courant dans des boîtiers compacts où l'isolation par entrefer serait peu pratique.

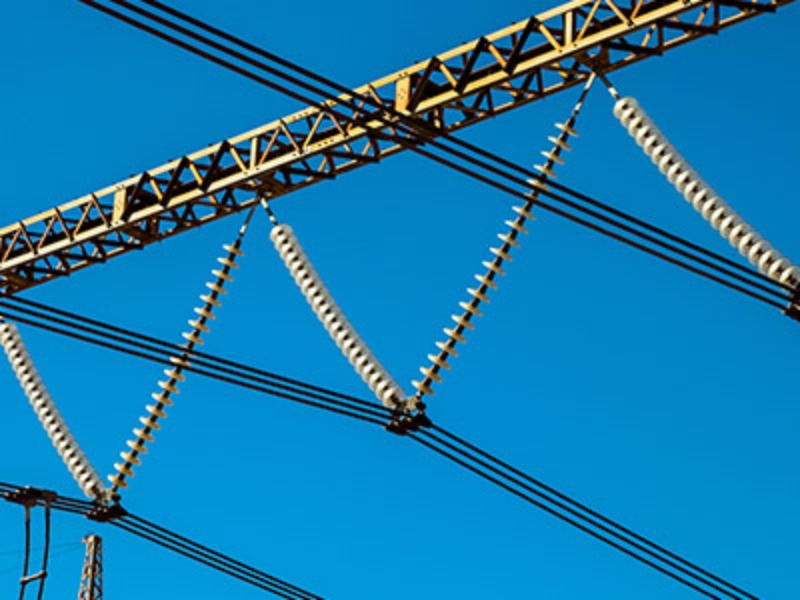

Bagues et isolateurs

La résine époxy pour traversées forme l'enveloppe isolante extérieure autour d'un conducteur passant à travers une barrière mise à la terre, combinant un support mécanique avec des performances diélectriques soutenues sous les intempéries extérieures.

Note de terrain : Dans le cadre d'une modernisation documentée d'un transformateur de type sec, des bobines en fonte époxy ont remplacé les unités remplies d'huile pour éliminer le risque d'incendie dans une sous-station intérieure, tout en conservant des classes thermiques équivalentes sur une période de service de vingt ans.

Comment sélectionner la résine époxy électrique pour un projet donné

Choisir la bonne résine époxy isolante nécessite d'adapter les propriétés du matériau aux exigences électriques et environnementales de l'application, et pas seulement de choisir la rigidité diélectrique la plus élevée disponible.

Définissez la classe de tension et la marge de rigidité diélectrique requise au-dessus des conditions de fonctionnement.

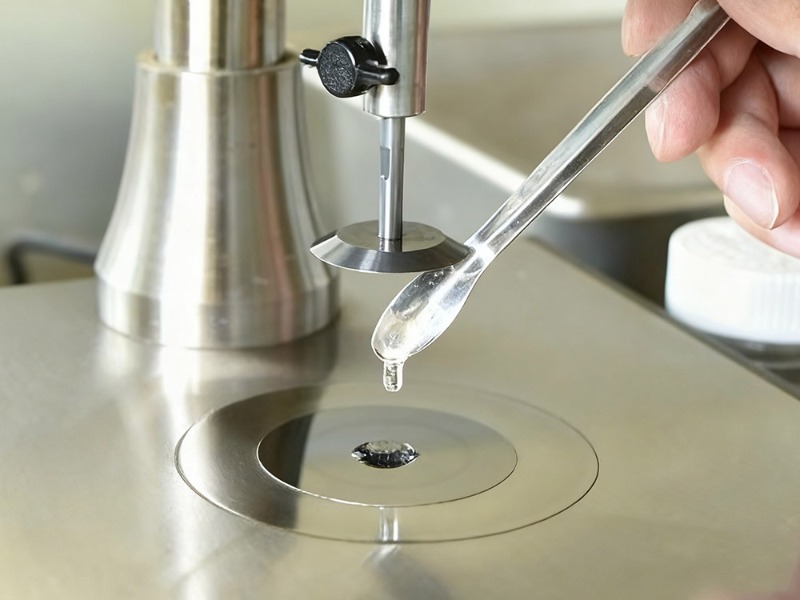

Déterminez si l'application nécessite une faible viscosité pour les coulées profondes ou une viscosité plus élevée pour les surfaces verticales.
Vérifiez les exigences de classe thermique par rapport aux températures de fonctionnement et de défaut prévues.
Évaluez si la conductivité thermique est nécessaire en plus de l’isolation électrique.
Confirmez que le temps de durcissement et la durée de vie en pot correspondent aux contraintes de production ou d’application sur le terrain.
Examinez l’exposition environnementale, y compris l’humidité, les UV et la contamination, en particulier pour les composants extérieurs.

Résine époxy électrique à deux composants vs systèmes à un seul composant

Facteur	Système à deux composants	Système à composant unique
Déclencheur de guérison	Mélange de résine et de durcisseur	Activation de la chaleur
Contrôle du temps de travail	Élevé, réglable via le rapport de mélange	Limité, fixé par formulation
Stockage	Température ambiante, composants séparés	Nécessite souvent une réfrigération
Utilisation typique	Empotage sur le terrain, moulage, gros composants	Facteury-controlled encapsulation

Un système de résine époxy électrique à deux composants donne aux ingénieurs un contrôle direct sur la durée de vie en pot et la vitesse de durcissement en ajustant les ratios ou la température ambiante, c'est pourquoi il reste le choix dominant pour les travaux d'empotage sur site et de coulée de grands volumes.

Propriétés de performance clés à évaluer

Au-delà de la rigidité diélectrique, plusieurs autres propriétés déterminent si une résine fonctionnera de manière fiable tout au long de sa durée de vie.

Classe thermique indique la température de fonctionnement continue maximale à laquelle la résine durcie peut résister sans dégradation accélérée.
Coefficient de dilatation thermique affecte la façon dont la résine maintient l'adhérence et évite les fissures pendant les cycles de température.
Absorption de l'humidité influence la stabilité diélectrique à long terme dans les environnements humides ou extérieurs.
Résistance au suivi détermine la résistance à la dégradation de la surface due à une décharge électrique en cas de contamination.
Résistance mécanique garantit que la résine durcie peut supporter le poids physique et les charges vibratoires des composants encapsulés.

Foire aux questions

Q1 : Comment sélectionner la résine époxy électrique ?

La sélection dépend de la classe de tension, des besoins en viscosité, de la classe thermique et de l'exposition environnementale à l'application spécifique, qu'il s'agisse de moulage de bobines, d'isolation d'appareillage de commutation ou d'encapsulation de traversée.

Q2 : À quoi sert la résine époxy dans les applications électriques ?

Il est utilisé pour isoler, encapsuler et protéger mécaniquement les composants tels que les bobines de transformateur, les barres omnibus d'appareillage de commutation, les traversées et les assemblages électroniques contre les contraintes électriques et environnementales.

Q3 : Quelle est la résistance de la résine époxy électrique ?

La résistance varie selon la formulation, mais les résines de qualité électrique sont conçues pour combiner une résistance diélectrique élevée avec une durabilité mécanique suffisante pour supporter et protéger les composants encapsulés pendant des décennies de service.

Q4 : La résine époxy est-elle électriquement isolante ?

Oui, lorsqu'elle est formulée pour un usage électrique, la résine époxy durcie présente une résistivité de volume et de surface très élevée, ce qui en fait un isolant efficace contre les fuites de courant et les contournements.

Q5 : La résine époxy peut-elle résister à une haute tension ?

Les formulations de résine époxy haute tension sont spécialement conçues avec une rigidité diélectrique et une résistance au cheminement élevées pour résister aux contraintes haute tension dans les traversées, les isolateurs et les applications d'appareillage de commutation.
